Warum ich sie selbst bauen wollte
Eine fertige Drohne wäre definitiv der schnellere Weg gewesen. Genau deshalb wollte ich es anders machen. Mich hat mehr interessiert, was zwischen Akku und Propeller passiert – und warum vier Motoren am Ende nicht einfach nur gleichzeitig schnell drehen, sondern als System zusammenarbeiten müssen.
Das Projekt passt ziemlich gut zu dem, was ich an Elektrotechnik mag: Es gibt etwas Mechanisches, etwas Elektrisches, Sensoren, Funk und Software – und jede schlechte Entscheidung an einer Stelle taucht später irgendwo anders wieder auf. Mein Ziel war deshalb nicht, möglichst schnell einen Erstflug abzuhaken, sondern einen Quadrocopter aufzubauen, dessen einzelne Teile ich nachvollziehen kann.
02
Carbon Aeronautics als Fahrplan
Für den Aufbau habe ich mich am Quadcopter Build and Programming Manual von Carbon Aeronautics orientiert. Das Manual beginnt nicht mit einer fertigen Blackbox, sondern zerlegt den Quadrocopter in Funksteuerung, Flight Controller und Antrieb. Genau diese Herangehensweise war für mich der Reiz: erst einzelne Bausteine verstehen und testen, dann alles zusammenbauen.
Der eigentliche Zusammenbau ist dort als eigener Projektschritt beschrieben. Statt die Zeichnungen einfach nachzubauen, habe ich sie beim Arbeiten ständig als Referenz daneben gehabt: Wo sollen die ESCs sitzen? Welche Kabel laufen wohin? Welche Drehrichtung gehört zu welchem Motor? Das klingt banal, spart aber ziemlich viel Rätselraten, sobald vier fast gleiche Arme vor einem liegen.
03
Vom nackten Rahmen zu vier ESCs

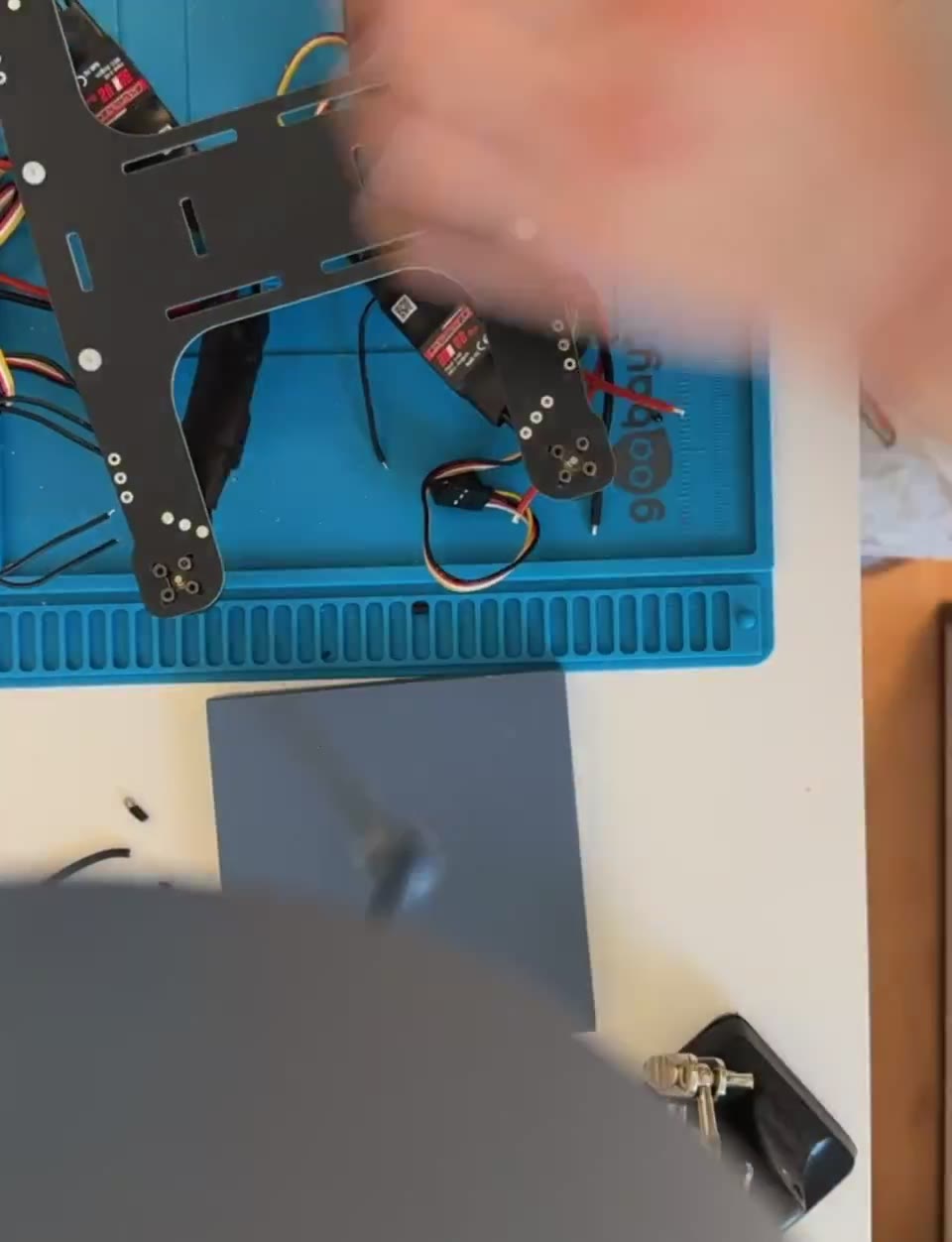

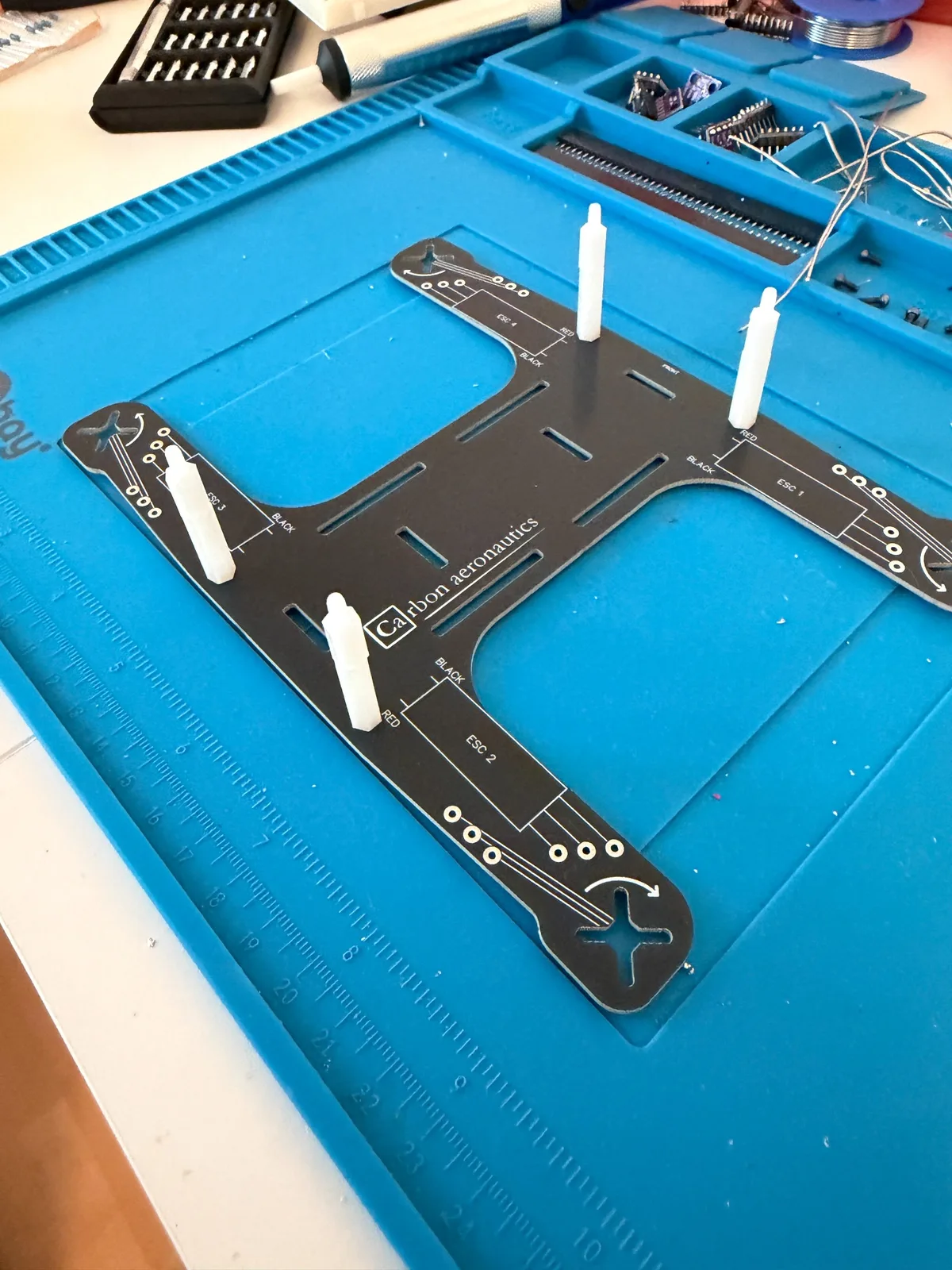

Los ging es mit dem unteren Carbon-Rahmen und den vier Abstandshaltern. Auf meinem ersten Foto sieht der Rahmen noch angenehm leer aus. Kurz danach liegen bereits Akku, ESCs und Kabel darüber – und plötzlich wird aus einer sauberen Platte ein kleines Verkabelungsproblem.
Beim Manual ist die Kabelführung bewusst vorgegeben: die schwarzen ESC-Leitungen nach innen, die roten nach aussen; die Motorleitungen sollen sich nicht kreuzen. Das habe ich beim Positionieren immer wieder kontrolliert, bevor etwas endgültig fest oder verlötet war. Genau solche Details sind leicht zu übersehen und später deutlich mühsamer zu korrigieren.
04
Motoren, Drehrichtung und erstaunlich wichtige Schrauben
An den vier Armen kommen Motoren und später zwei gegenläufige Propellerpaare zusammen. Bei einem Quadrocopter ist die Drehrichtung kein optisches Detail: je zwei Motoren drehen in die eine und zwei in die andere Richtung. Vertauscht man die Zuordnung, hilft auch ein sehr motivierter Gashebel nicht weiter.
Ein Detail aus dem Manual, das ich mir beim Schrauben wirklich gemerkt habe: Die Befestigungsschrauben dürfen nicht so weit in den Motor reichen, dass sie die Wicklungen berühren. Eine zu lange Schraube kann einen Motor ruinieren, bevor er überhaupt einmal sinnvoll gelaufen ist. In den Werkbankvideos sieht man genau diese Phase – Motoren, Leitungen und ESCs noch offen zugänglich, bevor später alles enger zusammenrückt.
05
Akku und Empfänger im Unterdeck
Der untere Rahmen ist nicht nur Motorträger. Dort müssen auch Akku und Empfänger so Platz finden, dass man später noch an sie herankommt. Das Manual sieht dafür einen Akku-Strap, den Empfänger mit Kabelbinder und Kabelschutz an den Abstandshaltern vor. Praktisch bedeutet das: nicht nur schauen, ob alles irgendwie hineinpasst, sondern ob der Akku noch wechselbar bleibt und die Kabel nicht an scharfen Kanten liegen.

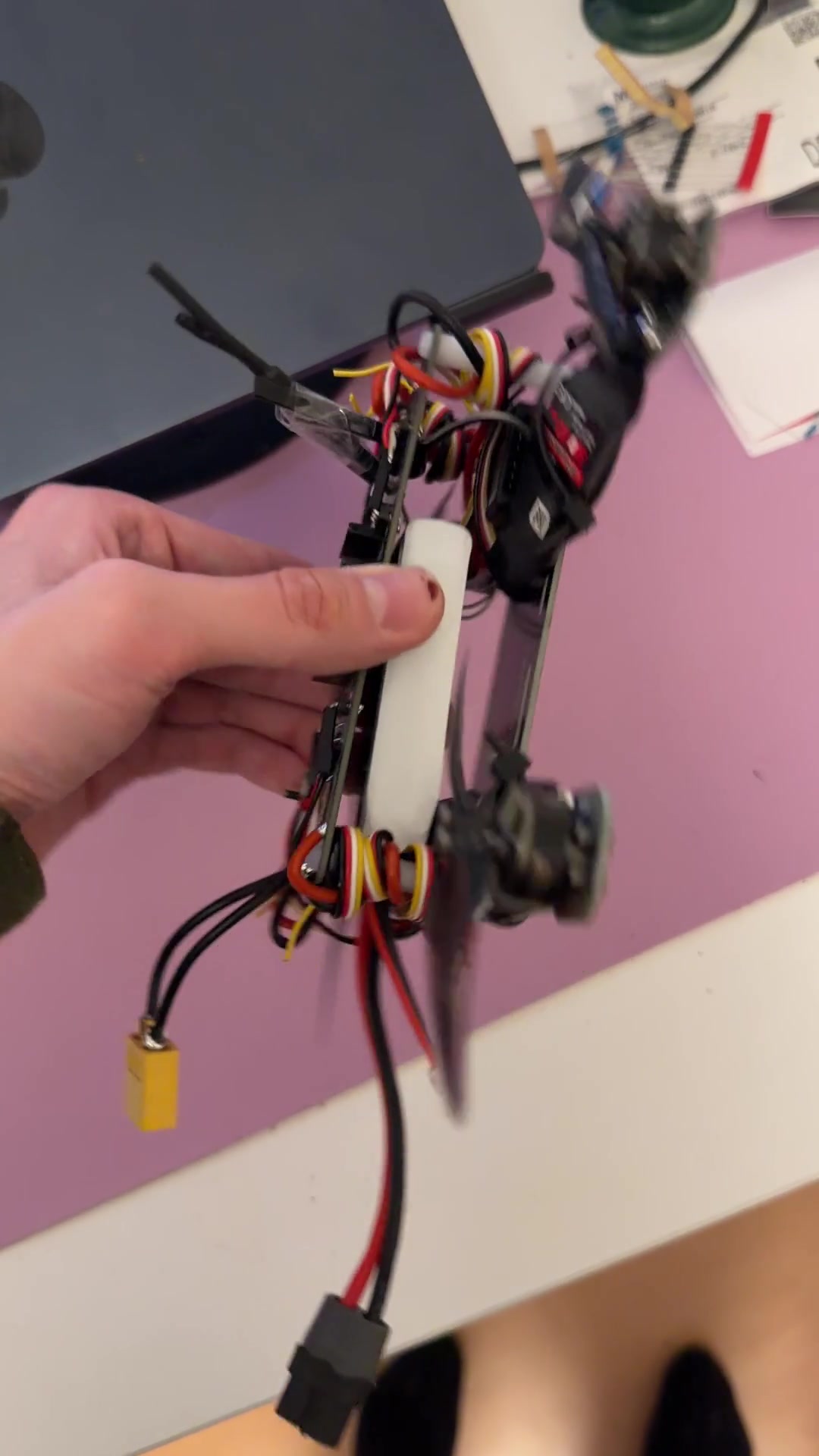

Auf dem zweiten Foto sieht man ganz gut, wie schnell aus dem elektrischen Schaltbild ein räumliches Puzzle wird. Auf Papier kreuzen sich Linien ohne Problem. Auf einem echten Rahmen haben Kabel Dicke, Stecker brauchen Platz und jedes Teil blockiert irgendeinen anderen Weg.
06
Oben sitzt das eigentliche Gehirn
Auf dem oberen Rahmen kommt der Flight Controller zusammen. Das Carbon-Aeronautics-Konzept verwendet einen Teensy 4.0 als Mikrocontroller, einen MPU-6050 als Orientierungssensor und einen BMP280 als Barometer; dazu kommen Widerstände, Dioden, LEDs, Header und der Batterieanschluss. Erst hier wirkt die Drohne langsam weniger wie ein Rahmen mit vier Motoren und mehr wie ein komplettes System.
Der Aufbau ist dabei schön modular gedacht: Sensoren werden befestigt, der Teensy sitzt in Headern und die Leistungskabel der ESCs werden durch die vorgesehenen Öffnungen nach oben geführt und verlötet. Danach werden oberer und unterer Rahmen über die Abstandshalter verbunden. Was vorher gut zugänglich war, wird damit kompakt – also lieber vorher noch einmal jede Lötstelle anschauen.
07
Der Teil, der auf Fotos immer ordentlicher aussieht

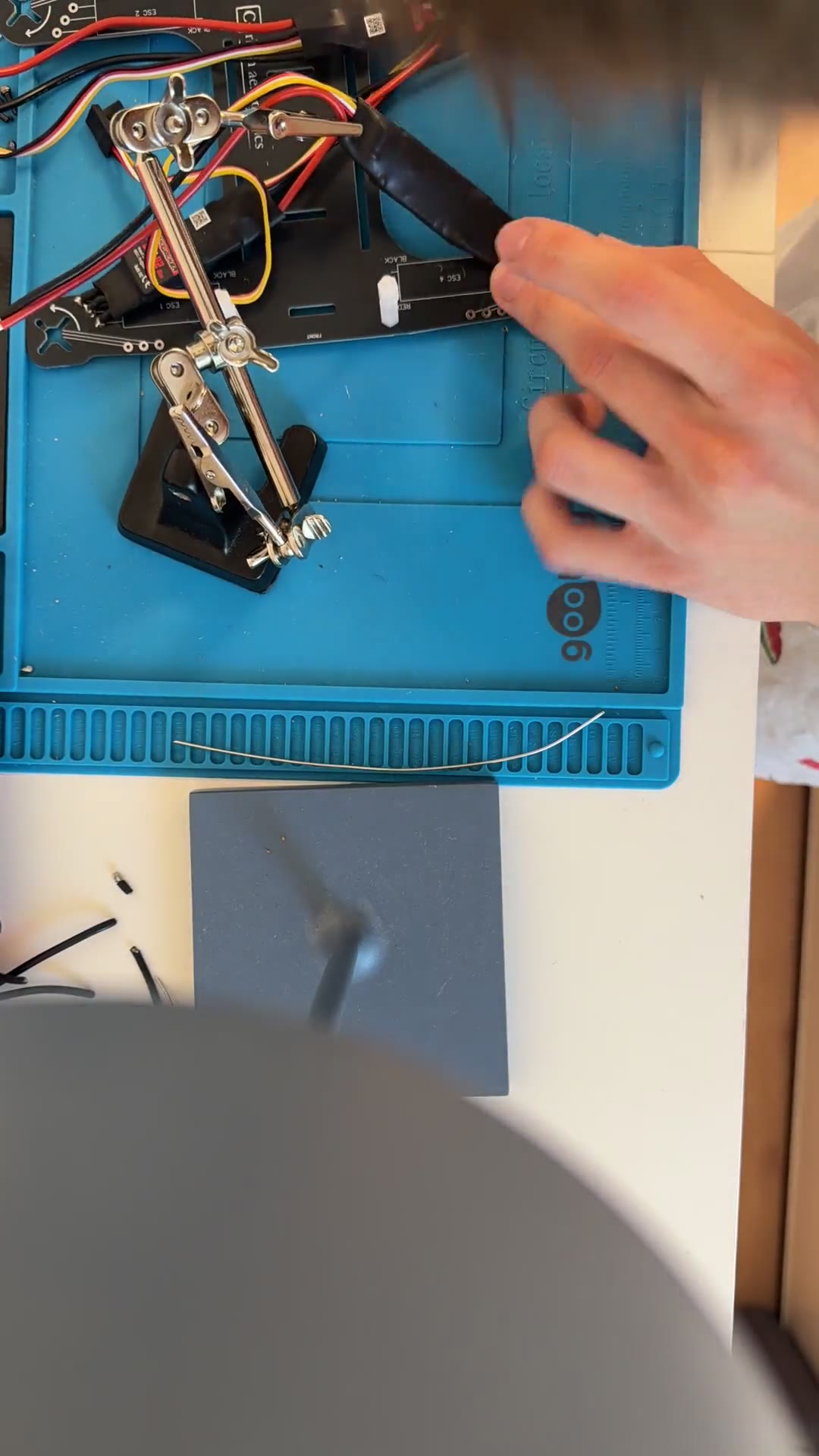

Der unspektakulärste Teil hat bei mir ziemlich viel Aufmerksamkeit gefressen: Kabel ablängen, ausrichten, festhalten, löten, wieder losnehmen, noch einmal anders legen. Auf einer Zeichnung ist eine Verbindung einfach eine Linie. Auf der Werkbank entscheidet plötzlich ein Zentimeter darüber, ob sie sauber durch eine Öffnung passt oder später genau dort im Weg liegt.
Gerade deshalb mag ich die Fotos und Videos aus dieser Phase. Sie zeigen keinen perfekten Reveal, sondern den Zustand dazwischen: Bauteile liegen noch offen, Kabel sind noch nicht endgültig verstaut und man sieht, wie der Aufbau überhaupt zusammenkommt. Für mich ist das eigentlich der interessanteste Teil eines Projektjournals.
08
Erst prüfen, dann abheben
Nach dem mechanischen Aufbau kommt der Teil, den man am liebsten überspringen würde: alles kontrollieren. Das Manual verlangt vor dem Anschluss des Akkus eine Prüfung der Verbindungen mit dem Multimeter und ausdrücklich einen Check auf Kurzschlüsse – besonders zwischen Rot und Schwarz am XT60-Anschluss. Danach werden die Elektronik und die zuvor getesteten Funktionen zunächst über USB geprüft.
Erst wenn diese Checks sauber sind, folgen Akku- und Motortests sowie die Kontrolle der Drehrichtungen. Genau da steht mein Journal im Moment: Der Aufbau ist der sichtbare Teil, aber ein Erstflug ist erst dann interessant, wenn die langweiligen Tests davor keinen Grund mehr liefern, ihn aufzuschieben. Wenn es weitergeht, ergänze ich diesen Beitrag statt so zu tun, als wäre die Geschichte schon fertig.
